ما هو حجم مبدد الحرارة؟

يُشير مصطلح "حجم مبدد الحرارة" (Heat Sink Size) إلى الأبعاد الفيزيائية لمكون تبديد الحرارة، بما في ذلك الطول والعرض والارتفاع، بالإضافة إلى عوامل أخرى مؤثرة مثل مساحة السطح الكلية وسمك المادة. يُعتبر تحديد الحجم المناسب لمبدد الحرارة أمرًا بالغ الأهمية في إدارة الحمل الحراري للأجهزة الإلكترونية، حيث يتأثر بشكل مباشر بقدرته على إزالة الحرارة المتولدة من المكونات النشطة مثل المعالجات ووحدات معالجة الرسوميات والدوائر المتكاملة عالية الطاقة. يتطلب التصميم الأمثل لمبدد الحرارة موازنة دقيقة بين الأداء الحراري المطلوب، والقيود المادية المفروضة على المساحة، والتكلفة التصنيعية، والوزن، والمتطلبات الجمالية في بعض التطبيقات.

تؤثر أبعاد مبدد الحرارة بشكل جوهري على خصائصه الحرارية، وعلى رأسها المقاومة الحرارية (Thermal Resistance)، التي تقيس مدى فعالية المبدد في نقل الحرارة من مصدرها إلى الوسط المحيط (عادةً الهواء). كلما زادت مساحة السطح الكلية لمبدد الحرارة، زادت قدرته على نقل الحرارة عبر الحمل الحراري والإشعاع. ويتضمن ذلك حجم الكتلة الأساسية للمبدد، بالإضافة إلى تصميم وتوزيع الزعانف (Fins) التي تزيد من المساحة السطحية المعرضة للهواء. تتنوع أشكال وتصاميم مبددات الحرارة بشكل كبير، بدءًا من الكتل المعدنية البسيطة ذات السطح الأملس، وصولًا إلى التصاميم المعقدة متعددة الزعانف المصممة خصيصًا لتحقيق أقصى قدر من كفاءة التبريد ضمن حجم محدد.

ميكانيكية العمل والفيزياء الحرارية

يعتمد مبدأ عمل مبدد الحرارة على قوانين الديناميكا الحرارية، وبالتحديد على نقل الحرارة. يتم انتقال الحرارة من المكون الإلكتروني الساخن إلى قاعدة مبدد الحرارة عبر التوصيل الحراري. بعد ذلك، تنتقل الحرارة عبر جسم مبدد الحرارة (عادةً ما يكون من مادة ذات موصلية حرارية عالية مثل الألمنيوم أو النحاس) وتنتشر إلى الزعانف. الزعانف، بفضل مساحتها السطحية الموسعة، تزيد من معدل نقل الحرارة إلى الوسط المحيط (الهواء غالبًا) من خلال آليتي الحمل الحراري (Convection) والإشعاع الحراري (Thermal Radiation). يزداد معدل الحمل الحراري مع زيادة سرعة تدفق الهواء عبر الزعانف، بينما يعتمد الإشعاع على درجة حرارة السطح والانبعاثية (Emissivity) للمادة.

العوامل المؤثرة في حجم مبدد الحرارة

• المقاومة الحرارية (R_th): هي المقياس الأساسي لكفاءة مبدد الحرارة. تُقاس بالدرجة المئوية لكل واط (°C/W)، وتمثل مقدار الارتفاع في درجة الحرارة لكل واط من الحرارة المبددة. الحجم الأصغر يعني عادةً مقاومة حرارية أعلى.
• القدرة الحرارية للمكون (Power Dissipation): كمية الطاقة الحرارية التي يولدها المكون الإلكتروني بوحدة الواط (W). كلما زادت هذه القدرة، احتاج المكون إلى مبدد حرارة أكبر أو أكثر كفاءة.
• درجة حرارة البيئة المحيطة (Ambient Temperature): درجة حرارة الهواء المحيط بالجهاز. الارتفاع في درجة الحرارة المحيطة يقلل من كفاءة التبريد ويستلزم مبدد حرارة أكبر.
• قيود المساحة (Space Constraints): المساحة المتاحة داخل هيكل الجهاز لتركيب مبدد الحرارة.
• تدفق الهواء (Airflow): وجود أو عدم وجود تدفق هواء قسري (مروحة) أو طبيعي يؤثر بشكل كبير على تصميم وحجم مبدد الحرارة المطلوب.
• التكلفة (Cost): غالبًا ما ترتبط الأحجام الأكبر والتصاميم المعقدة بتكاليف تصنيع أعلى.

أبعاد مبدد الحرارة القياسية

لا توجد أبعاد قياسية عالمية صارمة لحجم مبددات الحرارة، حيث يتم تصميمها غالبًا بشكل مخصص لتطبيقات محددة. ومع ذلك، هناك اتجاهات شائعة في التصميم تتبع قياسات معيارية لوحدات مثل مقابس المعالجات (CPU Sockets) أو مستويات قدرة معينة. يمكن تصنيف الأحجام بشكل عام بناءً على التطبيق:

• مبددات الحرارة الصغيرة (Miniature Heat Sinks): تُستخدم في الأجهزة المحمولة، وحدات التحكم الدقيقة، ومكونات الطاقة المنخفضة. قد تكون بأبعاد بضع سنتيمترات مكعبة.
• مبددات الحرارة القياسية (Standard Heat Sinks): شائعة في أجهزة الكمبيوتر المكتبية، خوادم بسيطة، ومكونات متوسطة القدرة. تتراوح أبعادها من 10x10x5 سم إلى 15x15x10 سم تقريبًا.
• مبددات الحرارة الكبيرة (Large Heat Sinks): تُستخدم في وحدات معالجة الرسوميات عالية الأداء، أنظمة التبريد الصناعية، ومراكز البيانات، وقد تتطلب مساحات أكبر وتصاميم مخصصة.

تطبيقات وتصنيفات

تتعدد تطبيقات مبددات الحرارة بشكل واسع عبر مختلف القطاعات التكنولوجية، ويعتمد اختيار الحجم المناسب على طبيعة التطبيق ومتطلباته الحرارية. تشمل التطبيقات الرئيسية:

• الحوسبة عالية الأداء: تبريد وحدات المعالجة المركزية (CPUs) ووحدات معالجة الرسوميات (GPUs) في أجهزة الكمبيوتر والخوادم ومحطات العمل.
• الإلكترونيات الاستهلاكية: تبريد الشرائح في أجهزة التلفزيون الذكية، أجهزة الألعاب، ومكبرات الصوت.
• مصادر الطاقة: تبديد الحرارة من منظمات الجهد (Voltage Regulators)، مزودات الطاقة (Power Supplies)، والمحولات (Inverters).
• الإنارة: تبريد مصابيح LED عالية السطوع لضمان عمر تشغيلي طويل وأداء ثابت.
• الاتصالات: تبريد أجهزة الإرسال والاستقبال (Transceivers) والمضخمات في معدات الشبكات والاتصالات.
• السيارات: تبريد وحدات التحكم الإلكترونية (ECUs)، أنظمة الإضاءة، وأنظمة المعلومات والترفيه.

أنواع مبددات الحرارة بناءً على التصنيع والحجم

يمكن تقسيم مبددات الحرارة بناءً على طريقة تصنيعها وحجمها:

• مبددات الحرارة المبثوقة (Extruded Heat Sinks): تُصنع عن طريق بثق الألمنيوم عبر قالب لتشكيل جسم وزعانف في خطوة واحدة. توفر توازنًا جيدًا بين التكلفة والأداء وهي شائعة في العديد من التطبيقات. حجمها يمكن أن يتفاوت بشكل كبير.
• مبددات الحرارة المخرطة (Machined Heat Sinks): تُصنع عن طريق إزالة المواد من كتلة معدنية باستخدام آلات CNC. تسمح بتصاميم معقدة ودقة عالية، وغالبًا ما تُستخدم للتطبيقات المتخصصة عالية الأداء، وقد تكون صغيرة أو كبيرة حسب الحاجة.
• مبددات الحرارة المصبوبة (Cast Heat Sinks): تُصنع عن طريق صب المعدن المنصهر في قوالب. مناسبة لإنتاج كميات كبيرة من الأشكال المعقدة، وتُستخدم في تطبيقات متنوعة.
• مبددات الحرارة المثنية (Stamped Heat Sinks): تُصنع عن طريق ختم صفائح معدنية رقيقة. تكون خفيفة الوزن ومنخفضة التكلفة، وتُستخدم غالبًا مع مراوح صغيرة في تطبيقات مثل أجهزة الكمبيوتر المحمولة.
• مبددات الحرارة ذات الزعانف الملحومة (Finned Heat Sinks - Soldered/Welded Fins): تتكون من قاعدة صفيحة معدنية وقاعدة منفصلة يتم لحام أو لصق الزعانف بها لزيادة مساحة السطح. تسمح بتصميمات مرنة جدًا من حيث الحجم والشكل.
• مبددات الحرارة ذات الأنابيب الحرارية (Heat Pipe Heat Sinks): تستخدم أنابيب حرارية لنقل الحرارة بكفاءة عالية من القاعدة إلى زعانف أوسع. غالبًا ما تكون الأنابيب الحرارية جزءًا من مبددات حرارة أكبر حجمًا لتحسين الأداء.

معايير الصناعة والمقاييس

لا يوجد معيار عالمي موحد لـ "حجم مبدد الحرارة" بحد ذاته، ولكن هناك معايير ومقاييس تحدد الأداء والمتطلبات. أهم هذه المعايير والمقاييس تشمل:

• المقاومة الحرارية (Thermal Resistance): هي المعيار الأساسي الذي يتم استخدامه لتقييم أداء مبدد الحرارة. يتم قياسها من نقطة الاتصال بالمكون (Junction-to-Case R_th,JC) ومن نقطة الاتصال بالهواء المحيط (Junction-to-Ambient R_th,JA). يجب أن تكون R_th,JA أقل ما يمكن لتحقيق تبريد فعال.
• الموصلية الحرارية للمادة (Material Thermal Conductivity): تقاس بالواط لكل متر كلفن (W/m·K). الألمنيوم (حوالي 200 W/m·K) والنحاس (حوالي 400 W/m·K) هما الأكثر شيوعًا.
• تصميم الزعانف (Fin Design): تشمل كثافة الزعانف (Fin Density)، ارتفاع الزعانف (Fin Height)، وسمك الزعانف (Fin Thickness)، والتي تؤثر بشكل مباشر على مساحة السطح ومقاومة تدفق الهواء.
• معايير التعبئة الحرارية (Thermal Interface Material - TIM): استخدام مواد مثل معاجين التبريد (Thermal Paste)، أو وسادات الجرافيت، أو الأقراص الصلبة (Thermal Pads) لتقليل المقاومة الحرارية بين المكون ومبدد الحرارة.
• معايير تصنيف الطاقة (Power Rating Standards): بعض المكونات تأتي بتصنيفات لـ TDP (Thermal Design Power) أو PBO (Precision Boost Overdrive) التي تشير إلى الحد الأقصى لكمية الحرارة التي يجب على نظام التبريد التعامل معها.

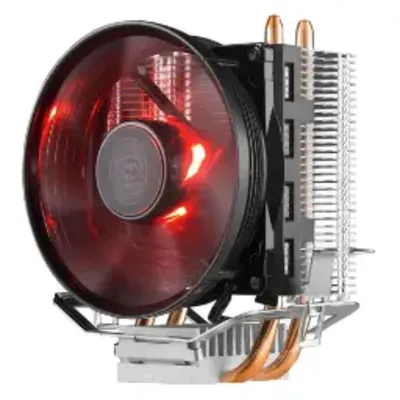

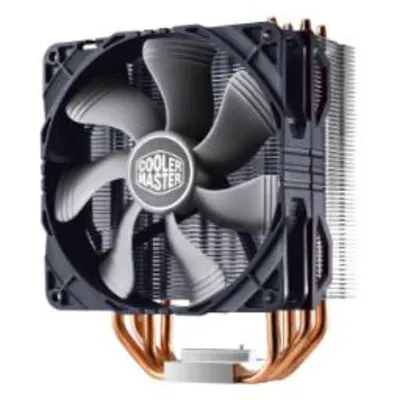

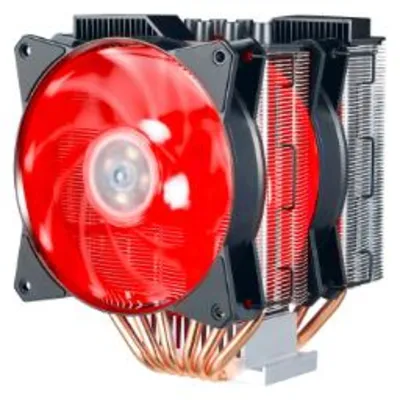

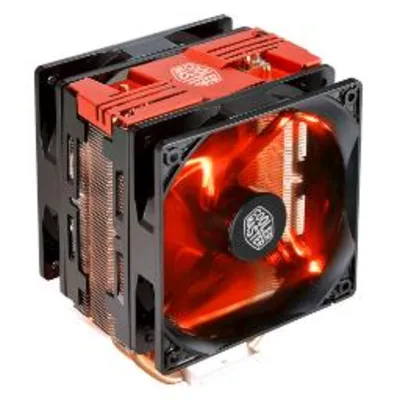

جدول مقارنة مواصفات مبددات حرارة نموذجية

الأداء والمقاييس الفنية

يقاس أداء مبدد الحرارة بشكل أساسي من خلال مقاومته الحرارية. كلما كانت القيمة أقل، كان مبدد الحرارة أكثر فعالية في إبقاء المكونات باردة. يعتمد الأداء على مجموعة من العوامل الهندسية والتطبيقية:

• الهندسة الحرارية (Thermal Engineering): تصميم الشكل، عدد الزعانف، سمكها، والتباعد بينها.
• المواد المستخدمة (Materials): الموصلية الحرارية العالية ضرورية لنقل الحرارة بسرعة.
• التحمل الحراري (Thermal Interface Material - TIM): جودة وطريقة تطبيق TIM تؤثر بشكل كبير على كفاءة النقل الحراري.
• ظروف التشغيل (Operating Conditions): درجة حرارة البيئة المحيطة، وسرعة تدفق الهواء (سواء طبيعية أو قسرية باستخدام المراوح).
• التجانس الحراري (Thermal Homogeneity): مدى توزيع درجة الحرارة بشكل متساوٍ عبر سطح المبدد.

قياس الأداء

يتم قياس أداء مبددات الحرارة في بيئات معملية محكومة باستخدام معدات متخصصة مثل:

• مجسات الحرارة (Thermocouples/RTDs): لقياس درجات الحرارة الدقيقة في نقاط مختلفة.
• مولدات الحرارة (Heaters): لمحاكاة الحمل الحراري للمكون الإلكتروني.
• موازين الحرارة بالأشعة تحت الحمراء (Infrared Thermometers/Cameras): لتصور توزيع درجات الحرارة على السطح.
• محللات تدفق الهواء (Airflow Anemometers): لقياس سرعة واتجاه تدفق الهواء.

تُجرى الاختبارات غالبًا بمقارنة الارتفاع في درجة الحرارة (ÂΔT) للمكون تحت حمولات حرارية مختلفة، مع الأخذ في الاعتبار درجة حرارة البيئة المحيطة (T_ambient). يتم حساب المقاومة الحرارية كالتالي: R_th = (T_junction - T_ambient) / Power.

الخلاصة والنظرة المستقبلية

يشكل تحديد "حجم مبدد الحرارة" عاملًا تصميميًا جوهريًا في هندسة الأنظمة الإلكترونية، فهو يمثل التوازن بين الأداء الحراري المطلوب والقيود الفيزيائية والمادية. ومع استمرار التوجه نحو زيادة كثافة الطاقة وتقليص أبعاد الأجهزة، تتزايد أهمية التصاميم المبتكرة لمبددات الحرارة، بما في ذلك استخدام مواد جديدة ذات موصلية حرارية فائقة، وتطوير تقنيات تبريد سائل، وتوظيف تقنيات التصنيع المتقدمة كالطباعة ثلاثية الأبعاد لتصميم هياكل معقدة تحقق أقصى كفاءة تبديد ضمن أحجام محدودة. ستظل هندسة مبددات الحرارة مجالًا حيويًا يتطلب فهمًا عميقًا للفيزياء الحرارية ومبادئ التصميم الميكانيكي لضمان موثوقية وأداء الأجهزة الإلكترونية المستقبلية.
