الغوص العميق في تكنولوجيا كاميرات الفحص الصناعية

الغوص العميق في تكنولوجيا كاميرات الفحص الصناعية

ما هي كاميرات الفحص الصناعية؟

تُعد كاميرات الفحص الصناعية، المعروفة أيضاً باسم أجهزة التنظير الصناعي (industrial borescopes) أو منظار الفيديو (videoscopes)، أدوات تصوير بصرية مصممة خصيصاً للتطبيقات التي تتطلب فحصاً غير مدمر (NDT) للمكونات الداخلية للآلات والمعدات والمنشآت. تتميز هذه الكاميرات بمرونتها وقدرتها على الدخول إلى الفراغات الضيقة والمعقدة، مثل داخل المحركات، أنابيب التبريد، خطوط الأنابيب، التوربينات، وأنظمة التهوية، لتحديد المشاكل المحتملة مثل التآكل، الشقوق، الانسدادات، التلف الميكانيكي، أو حتى الأجسام الغريبة. تعتمد تقنياتها على مجسات رفيعة مزودة بكاميرات عالية الدقة وإضاءة مدمجة، مما يوفر صوراً وفيديوهات حية يمكن تحليلها على شاشة عرض.

المكونات الأساسية والمواصفات الفنية

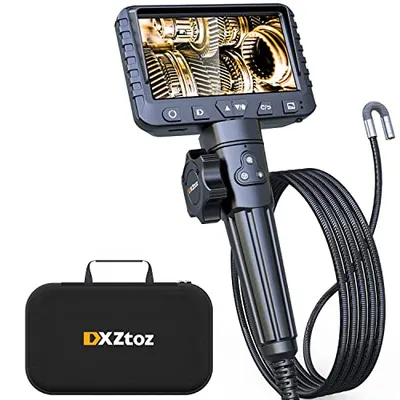

تتألف كاميرا الفحص الصناعية النموذجية من عدة مكونات رئيسية: وحدة التحكم الرئيسية التي تضم الشاشة، أدوات التحكم، ووحدات التسجيل؛ مسبار مرن أو صلب يحتوي على عدسة الكاميرا ومصدر الإضاءة (غالباً LED) في نهايته؛ ونظام كابلات لنقل البيانات والطاقة. تشمل المواصفات الفنية الحيوية دقة المستشعر (resolution) التي تحدد وضوح الصورة، حيث تتراوح عادةً من VGA إلى Full HD أو 4K في الأنظمة المتقدمة. يمثل قطر المسبار (probe diameter) وطوله (probe length) عاملين حاسمين لتحديد مدى الوصول إلى مناطق الفحص، حيث تتوفر أقطار تتراوح من بضعة ملليمترات إلى عدة سنتيمترات، وأطوال تصل إلى عشرات الأمتار. زاوية الرؤية (Field of View - FOV) تحدد المساحة التي يمكن للكاميرا رؤيتها، بينما يشير عمق المجال (Depth of Field - DOF) إلى النطاق الذي تظل فيه الأجسام في التركيز الواضح.

تقنيات الإضاءة المتقدمة والمرونة

تعتبر الإضاءة الفعالة أمراً بالغ الأهمية لضمان رؤية واضحة داخل البيئات المظلمة. تستخدم الكاميرات الحديثة مصابيح LED عالية الكثافة ذات العمر الطويل، وأحياناً تقنيات الألياف البصرية لتوجيه الضوء. بعض الكاميرات تقدم إضاءة قابلة للتعديل أو إضاءة جانبية للمساعدة في إبراز التفاصيل والعيوب السطحية. أما بالنسبة للمرونة، فإن العديد من المسابير تأتي مزودة بقدرات مفصلية (articulation)، مما يسمح بتحريك رأس الكاميرا بزوايا متعددة (عادةً 2 أو 4 اتجاهات) بواسطة عصا التحكم، لتوفير رؤية شاملة للمنطقة المستهدفة. هذه الميزة تقلل بشكل كبير من الحاجة إلى إعادة وضع المسبار وتزيد من كفاءة الفحص.

ميزات متقدمة وتطبيقات صناعية

تشمل الميزات المتقدمة في كاميرات الفحص الصناعية القدرة على قياس أبعاد العيوب باستخدام طرق القياس الستريو أو قياس الطول بتقنية الليزر، مما يوفر بيانات دقيقة لتحليل الضرر. كما تتوفر خيارات لتخزين البيانات على بطاقات SD أو وحدات تخزين داخلية، مع إمكانية الاتصال بشبكة Wi-Fi لنقل البيانات أو البث المباشر. مقاومة الماء والغبار (IP rating) ومقاومة المواد الكيميائية ودرجات الحرارة القصوى ضرورية لضمان المتانة والموثوقية في البيئات الصناعية القاسية. تستخدم هذه الكاميرات على نطاق واسع في صناعات مثل الطيران (فحص محركات الطائرات)، النفط والغاز (تفتيش خطوط الأنابيب والخزانات)، توليد الطاقة (فحص التوربينات والمفاعلات)، السيارات (فحص المحركات وعلب التروس)، والتصنيع (مراقبة جودة الإنتاج وصيانة الآلات). هذه الأدوات لا تقتصر على الكشف عن المشاكل فحسب، بل تمتد لتوثيق حالة المعدات، مما يدعم قرارات الصيانة الوقائية والتخطيط لعمليات الإصلاح.
